| MODELLO 100 |
E’ la nostra porta più venduta.
E’ robusta, facile da montare perchè arriva pre-montata in cantiere, facile da motorizzare perchè ben equilibrata.
E’ realizzata con un telaio perimetrale zincato con montanti laterali da 110/150 mm, provvisti di guide verticali, e traverso superiore da 90 o 140 mm.
Anta mobile con manto realizzato con doghe spessore 6/10 o 8/10 inserite esternamente e saldate agli omega di rinforzo interni.
Può essere ordinata con passaggio pedonale, con finestrature e griglie di ventilazione
Viene fornita con dispositivo paracadute in caso di rottura delle funi e maniglia e serratura di sicurezza.
A richiesta coprifili laterali e sopraluce superiori
Azionamento manuale o elettrico.
Puo essere anche non debordante (sempre per misure maggiori di 5000 mm)
Tutte le basculanti motorizzate sono conformi alla norma EN 13241-1.
Dimensioni massime L 5500 mm x H 2600 mm
|
|
|
| |
| Accessori |
- coprifili perimetrali
- sopraluce
- finestrature
- predisposizione alla motorizzazione
- passaggio pedonale
- guarnizioni laterali |
|
|
| |
| Automazioni |
Motore a bracci telescopici
Grande versatilità di impiego con l’attuatore irreversibile per porte basculanti a contrappeso (applicabile a qualsiasi modello di porta). Apertura manuale, o di emergenza, dall’interno attraverso la manopola di sblocco posta sul motoriduttore, oppure, dall’esterno, nel caso in cui la rimessa non disponga vie secondarie d’uscita, con sblocco applicabile alla ‘cremonese’ della basculante. Finecorsa di tipo elettrico arrestano con estrema precisione la porta, sia in apertura che in chiusura. Massima sicurezza anti-schiacciamento garantita da un limitatore di coppia elettronico, integrato nel quadro di comando, con regolazione dei parametri funzionali. Provvisto di radio ricevente rolling-code e adatto a comandare uno o due attuatori della stessa serie. Possibilità di avere continuità di servizio, in caso di black out, grazie ad un gruppo di batterie tampone (kit opzionale). Innovativa caratteristica di gestione del rallentamento, in apertura e in chiusura, selezionabile direttamente sul quadro di comando.
Caratteristiche principali:
- alimentazione 230V ± 10% 50Hz
- tensione motore 24V c.c.
- potenza 170W
- coppia 300Nm
- grado di protezione IP44
Dotazione di serie:
- quadro di comando a bordo
- manopola di sbocco
- regolatore/limitatore di coppia, integrato nel quadro di comando, per garantire una pronta reazione all’urto
- finecorsa in apertura e chiusura
- radioricevente incorporata con codifica algoritmo rolling-code clonabile (63 radiocomandi memorizzabili)
- luce di cortesia temporizzata
Tutte le nostre porte motorizzate sono conformi alle direttive:
- direttiva prodotti da costruzione 89/106/CE – EN 13241
- direttiva macchine98/37/CE
- direttiva compatibilità elettromagnetica 89/336/CEE e successive modifiche
- direttiva bassa tensione 73/23/CEE e successive modifiche
- direttiva apparecchiature radio e terminali di telecomunicazione 99/05/CEE
|
|
|
| |
| Novità: variante Alettata |
Nell’ambito delle porte bascultanti zincate è stata progettata una nuova versione: "alettata". Questa versione vanta un’aerazione pari al 46% della superficie della porta e rappresenta quindi l’alternativa ideale per ottenere un eccezionale rapporto aero-illuminante senza scendere a compromessi sugli aspetti di privacy e sicurezza dell’ambiente box. Come tutte le porte basculanti zincate standard, anche la versione alettata è certificata secondo la norma EN 13241-1 e, fino a 4.700 mm, è inserita in classe 3 di resistenza al vento, per raffiche fino a 120 km/h. La versione alettata è disponibile nel modello 100 con montanti laterali da 110 e150 mm e in tutte le principali varianti di colori RAL standard, lisci e/o bucciati. Inoltre, è possibile disporre sia della movimentazione manuale sia di quella automatizzata.
Grazie alla sua struttura è in grado di filtrare la luce, ma non permette di vedere l’interno del box.
La porta Alettata inoltre ha un’eleganza e forza espressiva insolite per una porta della sua categoria. |
|
|
|
|
|
| |
| Varianti di modello |
Con passaggio pedonale
 |
|
|
| |
| Varianti di modello |
Non debordante
 |
|
|
| |
| Varianti di modello |

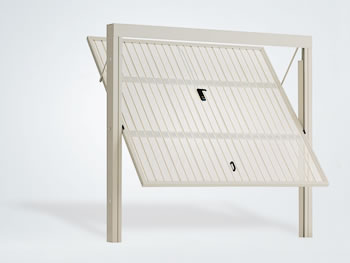

Microforata verniciata RAL 1013
 |
|
|
| |
| Varianti di modello |
A doghe orizzontali
 |
|
|
| |
| Verniciature |
 Verniciatura a polveri in tinte RAL con finitura liscia e/o bucciata.
Lo spessore della verniciatura è compreso tre 80 a 140 micron.
Colori RAL standard:
- bianco 1013
- rosso 3000
- blu 5010
- verde 6005
- grigio 7035
- marrone 8017
- grigio 9002
A richiesta si realizza qualsiasi tinta RAL |
|
|
| |
| Versioni disponibili |
• Modello 100 - 6/10 zincata base
• Modello 100 - 6/10 zincata feritoie superiori
• Modello 100 - 6/10 zincata feritoie inferiori
• Modello 100 - 6/10 zincata microforata
• Modello 100 - 8/10 zincata base
• Modello 100 - 8/10 zincata feritoie superiori
• Modello 100 - 8/10 zincata feritoie inferiori
• Modello 100 - zincata alettata
• Modello 100 - zincata cancello
• Modello 100 - zincata doppia parete coibentata
• Modello 100 - zincata doppia parete coibentata con guarnizioni
• Modello 100 - 6/10 zincata feritoie superiori/inferiori a multipasso
• Modello 100 - 8/10 zincata feritoie superiori/inferiori a multipasso
• Modello 100 - 6/10 zincata base non debordante
• Modello 100 - 6/10 zincata base non debordante feritoie superiori
• Modello 100 - 6/10 zincata base non debordante feritoie inferiori
• Modello 100 - 6/10 zincata base non debordante feritoie superiori/inferiori a multipasso
• Modello 100 - 8/10 zincata base non debordante
• Modello 100 - 8/10 zincata non debordante feritoie superiori
• Modello 100 - 8/10 zincata non debordante feritoie inferiori
• Modello 100 - 8/10 zincata non debordante feritoie superiori/inferiori a multipasso
• Modello 100 - porta a due battenti zincata
• Modello 100 - 6/10 zincata alettata non debordante
• Modello 100 - zincata cancello non debordante
• Modello 100 - zincata rete non debordante
• Modello 100 - 6/10 zincata doppia parete non debordante
• Modello 100 - zincata doppia parete coibentata con guarnizioni non debordante
• Modello 100 - zincata rete
Telaio perimetrale zincato con montanti laterali da 110 o 150 mm, provvisti di guide, e traverso superiore da 90 o 140 mm. Anta mobile con manto spessore 6/10 o 8/10. Dispositivo paracadute in caso di rottura delle funi. Azionamento manuale o elettrico.
Tutte le basculanti motorizzate sono conformi alla norma EN 13241-1
Dimensioni massime L 6000x3000 H mm
|
| |
|
 |
|
|
|
|
